Чешуя - технология изготовления чешуйчатого доспеха

   Здесь будет подробно рассмотрено изготовление чешуйчатого доспеха. Сначала были изготовлены чешуйки для доспеха. Их размер был принят 3*5 см. Каждая чешуйка имеет три отверстия в верхней части для пришивания к основе (диаметр 2 мм, расстояние от верхнего края 4 мм, с боков 2.5 мм) и одно отверстие посередине для заклепки (диаметр 2.5 мм, расстояние сверху 3 см.). Таким образом, перекрытие чешуек планировалось минимальным - по 5 мм и по горизонтали и по вертикали.

   Инструменты и материалы

• Штангенциркуль - Очень удобен при разметке чешуек. Вместо штангенциркуля можно использовать обычную линейку и чертилку / карандаш / гвоздь.
• Дрель - Электрическая или (лучше) сверлильный станок. В принципе, можно пользоваться и ручной дрелью, но сверлить 2000 (две тысячи) дырок ручной дрелью удовольствие ниже среднего.
• Точило - Дрель, но с наждачным диском вместо сверла. Использовалась для обработки краев чешуек.
• Тиски - Незаменимы при любой слесарной работе.
• Ножницы по металлу - Ножницы с зажатой в тисках рукоятью образуют резак с производительностью примерно 100-150 чешуек в час. Надо только все время подтягивать соединяющий болт и время от времени капать машинного масла на лезвия. Можно заменить ножовкой или отрезным диском.
• Шаблон - Текстолитовая пластина 5*7 см. Деревянный бордюр с трех сторон фиксирует чешуйки. В шаблоне просверлены 3 отверстия диаметром 2 мм и одно диаметром 2.5 мм. Подробнее рассказано в описании чешуйки.
• Молоток - Нужен для выравнивания чешуек, да и для работы с заклепками не помешает.

• Кровельное железо - Толщина 0.50 мм Изготовление чешуек Несколько кусков этого материала были подобраны на ближайшей стройке. В магазине стройтоваров докуплен лист размером 50*100 см.
• Заклепки - 600 штук - Крепеж чешуек. Вероятно можно найти в любом магазине для шитья. Могут быть заменены любыми заклепками подходящего размера.
• Плащевая ткань - 1.5*1.5 м. Основа - Плотная плащевая ткань ширина 1.5 м. Столько ткани не нужно, но запас на загубленную заготовку не повредит.
• Клей "Момент" - 1 тюбик - Крепеж пластинок - Используется только в случае "клеевой сборки".

   Изготовление чешуек состояло из следующих этапов

   Разметка и вырезание чешуек. С помощью штангенциркуля листы жести были размечены на прямоугольники 3*5 см, и с помощью резака разделены на множество (512) прямоугольных кусочков примерно такого размера. При выполнении операции не забывайте подтягивать винт на ножницах! Это приходилось делать после каждых 10-15 чешуек. Еще замечания - небольшие куски резать значительно проще, чем здоровый лист.
   Время - около 5 часов.

   Выравнивание углов. После ножниц чешуйка напоминает скорее лопасть винта, чем прямоугольник, поэтому с помощью молотка загнутые углы были выгнуты обратно, и пластинки приняли более или менее плоский вид.
   Время - 1 час.

   Сверление отверстий под нитки. В каждой чешуйке сверлились три отверстия диаметром 2мм. Полуторамиллиметровое сверло сломалось после десятка чешуек. Двухмиллиметровое живет около сотни. Чешуйки вставлялись в шаблон по восемь штук, после чего в них сверлились три отверстия. Повторить 64 раза.
   Время - около 5 часов.

   Сверление отверстий под заклепки. Диаметр заклепки 2.5 мм, это определило размер отверстия. В остальном операция не отличается от прошлого пункта. Вот только сверлить в три раза меньше, да и сверло живучее - сломал всего одно.
   Время - меньше 2 часов.

   Обработка краев. Те края чешуек, которые не пришиваются к основе надо скруглить - не будут царапаться, да и выглядят лучше. Пластины зажимались в тиски по 32 штуки, после чего обрабатывались точилом.
   Время - 2 часa.

   Итого, через 15 часов работы я стал счастливым обладателем 512 чешуек общим весом около 3 килограммов. Можно переходить к следующему этапу работы - основе. Большинство сильной половины человечества не являются знатоками кройки и шитья. Идея кроя поражает своей новизной и простотой - была взята подходящая по размеру футболка, положена на ткань и аккуратно обведена мелом. Получилось нечто почти прямоугольное с размерами 50*75 см на каждую сторону (грудь и спину).

   Сборка

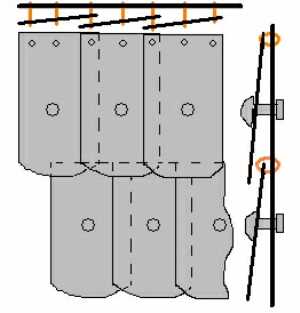

   16 чешуек были выложены в горизонтальный ряд на твердой гладкой поверхности - на полу, выложены аккуратно, так, чтобы дырочки накладывались одна на другую (см рисунок). Ширина этого ряда была измерена рулеткой и составила 42 см. Таким образом, размер отступа от края 4 см. Расстояние между рядами 4.5 см (помним про перекрытие). Была взята нитка и натерта мелом. После чего на основу были "отбиты" линии по краям ряда.

   Осталось только пришить. Любое дело со стороны выглядит очень легким. Шитье не является исключением. "Ну подумаешь, пришить чешуйку к основе". Но это надо сделать 512 раз. И никакие способы ускорения вроде обработки 8, а то и 32 деталей одновременно не проходят. Итого, 32 ряда по сорок минут на каждый - 24 часа непрерывного шитья.

   Клеевая сборка. Что ни говори, а лень является движущей силой прогресса. После пришивания 15 рядов чешуек, была рождена новая технология. Она состоит из следующих этапов. Разметка основы. Выполняется как и в старом способе. Занимает меньше минуты при должной сноровке.

   Наклеивание чешуек. Та половина чешуйки, которая прилегает к основе, а не к другой чешуйке, смазывается клеем и прилаживается на место. Использовался "Момент", поскольку он быстро схватывает и дает прочный эластичный шов. При этом необходимо сразу добиваться совмещения отверстий под нитки, следить за ровностью рядов и прочее. На один ряд уходит около 5 минут. За это время первые чешуйки уже приклеиваются.

   Пришивание чешуек. Выполняется как и в старом способе. Но поскольку теперь не надо пристраивать чешуйки и выполнять другие посторонние действия, то один ряд пришивается за 15-20 минут. Таким образом общее время крепления обного ряда из 16 чешуек сокращается с 40 до 20-25 минут. Почуствуйте разницу!

   Проклепка является там завершающим штрихом, который придает изделию законченный вид. Без этой операции можно обойтись, но выполнив ее вы получаете следующие плюсы: чешуйки перестают топорщится как иглы дикобраза, шансы потерять чешуйку становятся практически нулевыми, при малом перехлесте уменьшается вероятность того, что одна чешуйка зацепится за другую. Главная проблема в том, что вставлять заклепку надо со стророны основания. Поэтому процесс проходил в три этапа:

   Доспех клался на твердую поверхность чешуйками вверх, под основание подкладывалась копировальная бумага, красящей стороной вверх. После этого, в заклепочное отверстие чешуйки вставлялясь спичка и проворачивалась, оставляя четкий след в нужном месте основы. Так сразу размечался целый ряд или сразу два. Доспех переворачивался, и в отмеченных местах чертилкой (можно взять шило) намечались отверстия, в которые вставлялись заклепки. Доспех снова переворачивается. При этом следует соблюдать аккуратность, чтобы не выпали вставленные заклепки. Ударами молотка верхней части заклепок поочередно придается нужная форма. Повторить с первого этапа. На один ряд уходит 8-10 минут. Сравните с 40 минутами пришивания!
